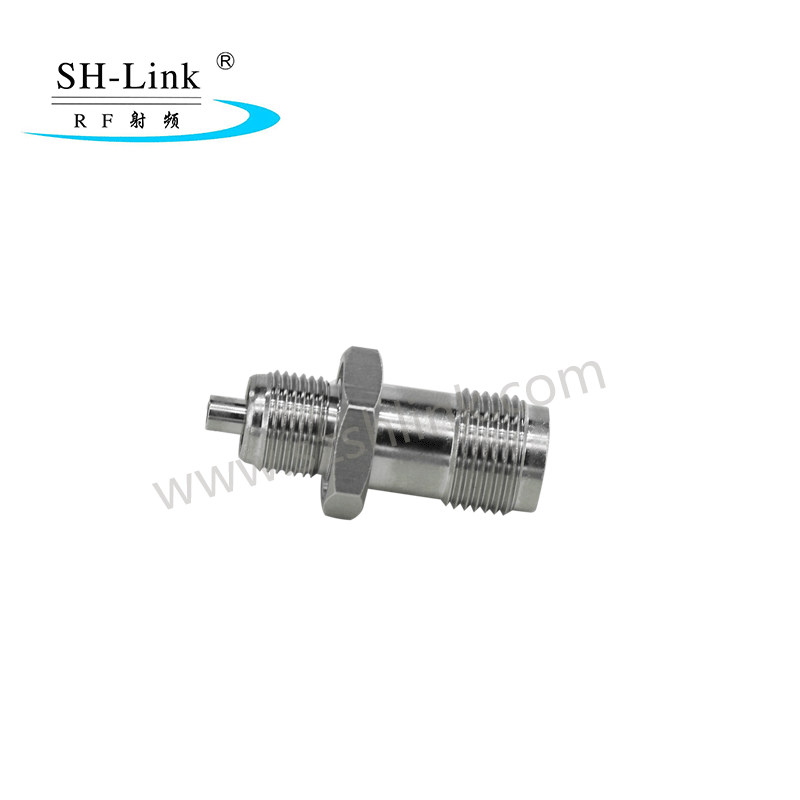

tnc是一种具有螺旋耦合结构的射频同轴连接器,交流阻抗为50ω,具有工作频率宽、连接可靠、振动性能好等特点,适用于计算机网络、无线电台、微型车载电话、航天导航、雷达微波监控系统和各种无线电设备的射频同轴电缆连接
温度范围
-55~155°C
特性阻抗
50Ω
频率范围
DC~6GHz
工作电压
170Vr.m.s
耐压
500Vr.m.s
接触电阻: 内导体之间
≤5mΩ
外导体之间
≤2.5mΩ
绝缘电阻
≥1000MΩ
内导体保持力
≥0.28N
插入损耗
0.18dB/1GHz
连接器啮合力
≤15N
连接器拉脱力
≤6N
电压驻波比 : 直式
≤1.25/3GHz
弯式
≤1.43/3GHz
耐用性
≥500次
